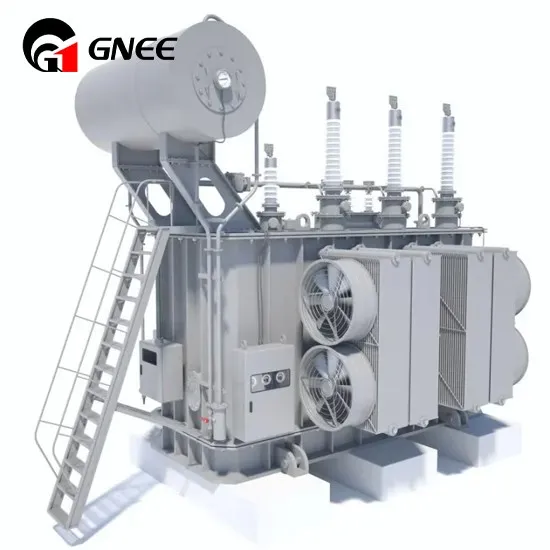

Háromfázisú olajba merülő alállomási transzformátor

A transzformátor alállomás az elektromos berendezés része, amely magában foglalja a távvezetékek vagy elosztó vezetékek és a kapcsolóberendezések végpontjait. Központi részként egy vagy több transzformátort tartalmaz. Az alállomás jellemzően tartalmazza az összes szükséges berendezést az elektromos áram és önmaga vezérléséhez és védelméhez.

A szálláslekérdezés elküldése

Csevegj most

Szerezz egy ingyenes árajánlatot! Vegye fel velünk a kapcsolatot ma!

E-mail küldése:sale@gneegi.com

Tel:+86 15824687445

Háromfázisú, kisméretű olajba merítettAlállomási transzformátora folyadékkal töltött termékek teljes választékát kínáljaelosztó transzformátorokamelyek megfelelnek a hatályos ANSI, IEEE, CSA, AS, DOE szabványoknak. 44 kV-ig terjedő nagyfeszültséggel és 20 MVA névleges teljesítménnyel. Az alállomási transzformátor a vezérlőrendszerrel távolról felügyelhető és vezérelhető. A transzformátor elrendezése a nagy- és kisfeszültségű perselyekből oldalra vagy felülre szerelhető.

fő transzformátor az alállomáson

electrical transformer substation

Használt alállomási transzformátorok paraméterei

Névleges teljesítmény (KVA)	Magasfeszültség (KV)	Kisfeszültségű (V)	Kapcsolat Szimbólum	Rövidzárlat Fenyegető közelség	Ürességi veszteség (W)	Terhelési veszteség (W)	Referenciasúly (KG)
800	12.0 12.47 13.2 13.8 14.4 23.0 24.94 34.5 34.8 44 vagy mások	208/210 415/240 480/277 400 600 12000 12470 13200 13800 vagy mások	Dyn1 Ynyn0 Dyn11 Dd0 Ynd11 vagy mások	2.7 3.1 4.35 5.75 6.0	980	9350	2050
1000					1160	11500	2450
1250					1380	13900	2900
1600					1660	16600	3400
2000					2030	18300	4100
2500					2450	19600	4750
3000					3240	26500	6500
5000					4500	27000	9500
7500					7200	32000	13600
10000					8500	35500	15800

Olajba merülő alállomási transzformátor funkció

* Ez a modell a kínai nemzeti GB szabványoknak és a nemzetközi IEC szabványoknak megfelelően készült.
* A transzformátor fő szigetelőeszközeként olajat használ, hűtőközegként pedig olajat használ, mint például az olajos természetes hűtés, az olajos léghűtés, az olajos vízhűtés és a kényszerített olajkeringtetés stb.
* A fő alkatrészek: vasmag, tekercselés, üzemanyagtartály, olajpárna, légzőkészülék, robbanásbiztos cső (nyomásmentesítő szelep), radiátor, szigetelő burkolat, csapkapcsoló, gázrelé, hőmérő, olajtisztító stb.
* Széles körben használják sokemeletes épületekben, kereskedelmi központokban, metrókban, repülőtereken, állomásokon, ipari és bányászati vállalkozásokban, fúróplatformokon és olajtermelő platformokon; különösen alkalmas gyúlékony, robbanásveszélyes és egyéb durva környezetben való használatra.

elosztó transzformátor alállomás

distribution substation transformer

Alkalmazási területek

secondary unit substation transformer

gNEE gyárunk

station transformer in substation

Csomagolás és szállítás

substation auto transformer

teszt creatificate

substation station service transformer

Ügyféllátogatási eset

Electrical padmount substation

GNEE csapatok

Electrical transformer substation

GNEE

A GNEE Electrical Group Co., Ltd. egy technológiai alapú vállalkozás, amely száraz típusú transzformátorok, teljesítménytranszformátorok, nagy- és kisfeszültségű kapcsolóberendezések és kapcsolódó termékek kutatására és fejlesztésére, gyártására, értékesítésére és szervizelésére szakosodott. Üzemünk az elosztó transzformátorok teljes választékát tudja biztosítani.

Mini substation transformer

Népszerű tags: háromfázisú olajmerülő alállomási transzformátor, Kína háromfázisú olajmerülő alállomási transzformátor gyártók, beszállítók, gyár
