Határozza meg a transzformátor tekercseket és azok funkcióit!
AtranszformátorA tekercs a transzformátor mag része, és vezető anyagból (általában réz- vagy alumíniumhuzalból) készül. A tekercselés fő feladata az elektromágneses energia átalakításának és átvitelének megvalósítása. A transzformátorban a primer tekercs váltakozó árammal váltakozó mágneses teret hoz létre, ami viszont indukálja a szekunder tekercs elektromotoros erejét, ezáltal megvalósítja a feszültség emelkedése és csökkenése konverziót. Emellett a tekercsek szerepet játszanak az áramforrás és a terhelés összekapcsolásában is, biztosítva az elektromos energia zavartalan átvitelét az áramrendszerben.
A tekercselés alapfelépítése és összetevői
A transzformátortekercsek általában vezetékekből, szigetelőrétegekből, tartószerkezetekből és ólomhuzalokból állnak.
Vezeték: A fő anyag, amelyből a tekercset feltekercselték, általában nagy elektromos vezetőképességű réz- vagy alumíniumhuzal. A vezeték keresztmetszeti alakját és méretét a transzformátor kapacitásának és áramerősségének megfelelően választják ki.
Szigetelő réteg: a vezető részek elkülönítésére szolgál a különböző tekercsek között, hogy megakadályozza az elektromos meghibásodást és a rövidzárlatot. A szigetelő anyagoknak jó elektromos tulajdonságokkal és hőállósággal kell rendelkezniük.
Tartószerkezet: a tekercs rögzítésére és alátámasztására szolgál a tekercs stabilitásának és mechanikai szilárdságának biztosítása érdekében. A tartószerkezetek általában szigetelő anyagokból készülnek, például kartonból, üvegszálból stb.
Vezetékkábel: a tekercs külső áramkörhöz való csatlakoztatására szolgál. Az ólomhuzalt általában a tekercs végére szerelik, és egy szigetelő hüvelyen keresztül csatlakoztatják a külső kábelhez vagy a gyűjtősínhez.
A transzformátor tekercseinek típusai

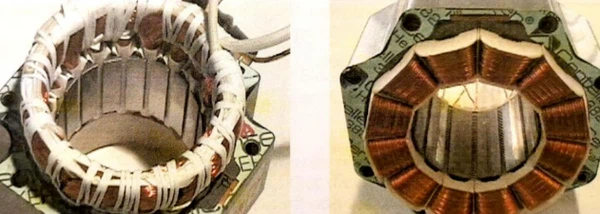

1. Rétegtekercselés
A rétegtekercselés, más néven laminált tekercselés olyan tekercselési forma, amelyben a huzalokat rétegről rétegre rakják egymásra. Minden tekercsréteg párhuzamosan elhelyezett, szigetelőanyaggal elválasztott vezetékekből épül fel, majd a következő réteget egymásra rakják. Ennek a tekercsformának a szerkezete viszonylag egyszerű és könnyen gyártható. Mivel az egyes tekercsrétegek között van egy bizonyos légrés, a hőelvezetési teljesítmény jobb, ami hatékonyan megakadályozza a tekercsek túlmelegedését. A rétegtekercsek alacsony helykihasználása miatt azonban kapacitásuk azonos térfogat mellett viszonylag kicsi.
2. Palacsinta tekercselés
A palacsinta tekercselés olyan szerkezet, amelyben a huzalokat korong alakúra tekerik, és minden réteg több ilyen korong alakú szerkezetből áll. Ez a tekercsforma nagy helykihasználással rendelkezik, teljes mértékben kihasználja a tekercs térfogatát és növeli a transzformátor kapacitását. Ezenkívül a pitetekercs nagy mechanikai szilárdsága miatt nagy elektromágneses erőknek is ellenáll, és alkalmas nagyfeszültségű és nagy kapacitású transzformátorokhoz. A palacsintatekercsek hőelvezetési teljesítménye azonban viszonylag gyenge, és további hőelvezetési intézkedéseket kell tenni.
3. Folyamatos tekercselés
A folyamatos tekercselés a tekercselés olyan megszakítás nélküli formája, amelyben a huzalokat folyamatosan, a rétegek elválasztása nélkül tekercselik. Ez a tekercsforma kompakt szerkezetű, jó elektromágneses tulajdonságokkal rendelkezik, és csökkentheti a szivárgási fluxust és az örvényáram-veszteségeket. Ezenkívül a folyamatos tekercsek gyártása viszonylag nehéz, és nagy pontosságú tekercselési berendezéseket és eljárásokat igényel. A tekercs folytonosságából adódóan a hőelvezetési teljesítménye is korlátozott, ezért megfelelő hőelvezetési intézkedéseket kell tenni.
4. Kusza tekercselés
A kusza tekercselés olyan tekercselési forma, ahol a szomszédos rétegek között kereszt-gubancok vannak. A szomszédos rétegek közötti keresztösszefonódás révén javítható a tekercsek közötti elektromágneses csatolás, és csökkenthető a szivárgási fluxus, ezáltal javul a transzformátor hatékonysága. Az összefonódott tekercsek gyártási folyamata azonban bonyolult, és nagy pontosságú tekercselési berendezéseket és eljárásokat igényel. Ezen túlmenően a tekercsek keresztirányú gubancolódása miatt a hőelvezetési teljesítménye is bizonyos mértékig csökken, ezért megfelelő hőelvezetési intézkedéseket kell tenni.
